Manual del Maestro Constructor





7. CIMIENTOS



7.3 VACIADO DEL CONCRETO EN ZANJAS



a. Preparación de la zanja



Antes de iniciar el vaciado del concreto, se debe verificar que la zanja esté limpia. Si hay zonas con encofrado, deberá verificarse que estén debidamente apuntaladas; luego, se deberá humedecer las paredes y el fondo de la zanja. Esto evitará que el terreno seco absorba el agua de la mezcla.



Asimismo, es necesario prever los lugares por donde van a pasar las tuberías de desagüe. En estos puntos, habrá que dejar los pases correspondientes. Generalmente se hace dejando papel de bolsas de cemento.



b. Preparación de la mezcla de concreto para los cimientos



Para la preparación del concreto, se deberá utilizar de preferencia una mezcladora, pudiéndolo hacer también a mano en una zona plana y limpia de desperdicios.

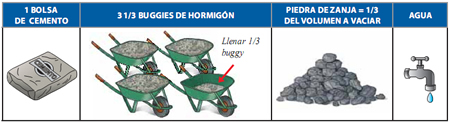

La proporción recomendable para este tipo de concreto es de una bolsa de cemento por 3 1/3 buggies de hormigón. Esta proporción se especifica en la sección 1.12 de este manual. Adicionalmente, se debe incorporar piedra de zanja en una proporción equivalente a una tercera parte del volumen a vaciar.



mezcla cemento-Aceros Arequipa



b. Vaciado del concreto



El vaciado del concreto se realizará por capas, es decir, se vaciará una capa de concreto, y luego, sobre ésta se colocarán las piedras y así sucesivamente hasta llegar a la altura deseada.



Durante la colocación de las piedras de zanja, se deberá tener cuidado de espaciarlas adecuadamente, de tal manera que no quede ninguna piedra pegada contra otra. Todas deben quedar completamente cubiertas por la mezcla (ver figura 74).



proceso de vaciado del concreto-Aceros Arequipa



c. Compactación del concreto

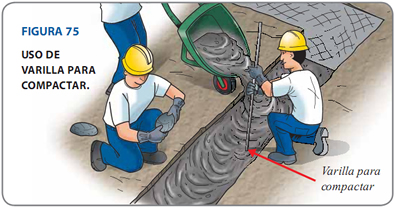

Durante la colocación del concreto, deberá compactarse de preferencia con una vibradora. En caso de no contar con una, se hará con la ayuda de una varilla de fierro o puntal de madera (ver figura 75).



varilla para compactar-Aceros Arequipa



Al terminar el vaciado, la superficie de concreto deberá quedar nivelada. Es recomendable rayar la superficie sobre la cual se va a vaciar el sobrecimiento, esto mejorará la adherencia entre ambos concretos.



d. Curado del concreto

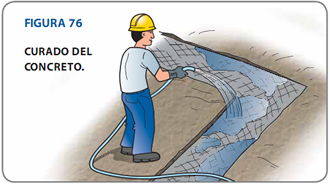

Se debe mojar constantemente el cimiento durante los 7 primeros días después del vaciado. Esto nos asegurará que el concreto alcance la resistencia necesaria y disminuirá la aparición de grietas y rajaduras en la superficie (ver figura 76).



curado del concreto-Aceros Arequipa



Consideraciones:



  • El tamaño máximo que debe tener la piedra de zanja es de 25 cm, tamaños mayores pueden originar discontinuidades en la masa de concreto del cimiento.
  • Durante el proceso de vaciado hay que evitar que las piedras o los buggies impacten con la armadura de las columnas, ya que esto puede variar la ubicación de los ejes.
