Manual de Construcción para Propietarios





7. PROCEDIMIENTOS POR PARTIDAS



7.7 TECHOS



7.7.2 Armado y colocación de los fierros en vigas



Las vigas pueden ser de tres tipos: 1) de con?namiento, que son las que van encima de los muros; 2) peraltadas, cuyo espesor es mayor al de la losa de techo; y 3) chatas, cuyo espesor es igual al de la losa de techo.



Luego de que las vigas han sido armadas, debemos veri? car que los diámetros de las varillas utilizadas, así como el espaciamiento de los estribos, estén de acuerdo al plano de estructuras.



También debemos revisar que las armaduras de ?erro no choquen en ningún punto con sus encofrados. Se deben usar dados de concreto de diferentes medidas, según el tipo de viga:
. Para las vigas que se apoyan sobre los muros, el recubrimiento de concreto debe tener 3 cm de espesor.
. Cuando se trate de vigas peraltadas, este recubrimiento deberá ser de 4 cm.
. Para las vigas chatas bastará con 2 cm.

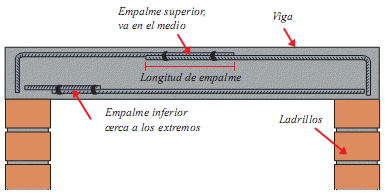

Otro aspecto que se debe verificar es la ubicación y la longitud de los empalmes entre barras longitudinales.



Los empalmes de los fi erros que se encuentran en la parte superior de la viga deberán hacerse en la zona central. Mientras que los empalmes de los fierros que se encuentran en la parte inferior, deberán hacerse cerca a los extremos.





En cuanto a la longitud de empalme, esta dependerá de los diámetros y de otros factores, por lo que debemos observar que se cumpla lo especi?cado en los planos.
