Reducción de sección de columnas

a. Cuando hay empalme:

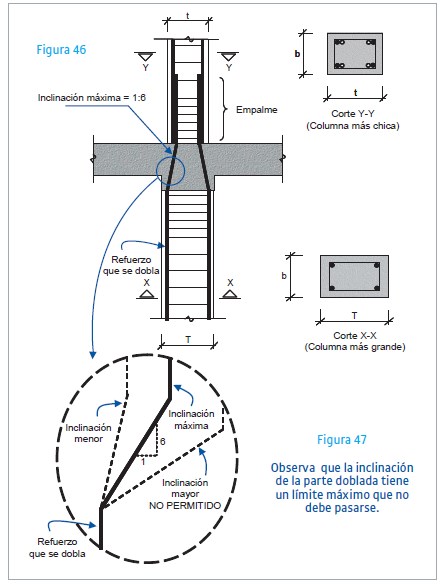

Cuando hay que hacer empalmes del refuerzo de una columna en zonas donde se produce disminución en las medidas de su sección (ver cortes Y-Y, X-X en la figura 46), se debe proceder de la siguiente manera:

  • Restar: T – t Si el resultado es menor o igual a 7.5 cm, entonces:
  • El refuerzo de la columna del piso inferior se deberá doblar tal como se muestra en la figura 46, para que así proveamos las mechas correspondientes para el empalme a realizarse en el piso superior.
  • La parte doblada deberá tener una inclinación menor o igual a la indicada en la figura 47.

b. Cuando no hay empalme:

Otro caso que puede presentarse es que el refuerzo del que estamos hablando continúe hasta los pisos superiores (Ver figura 48), es decir, que no haya que hacer empalmes. En este caso, hay que aplicar la misma recomendación que se ha explicado cuando hay empalme.
