El concreto

Se denomina concreto a la mezcla de cemento, arena gruesa, piedra y agua, que se endurece conforme avanza la reacción química del agua con el cemento.

La cantidad de cada material en la mezcla depende de la resistencia que se indique en los planos de estructuras. Siempre la resistencia de las columnas y de los techos debe ser superior a la resistencia de cimientos y falsos pisos.

Después del vaciado, es necesario garantizar que el cemento reaccione químicamente y desarrolle su resistencia. Esto sucede principalmente durante los 7 primeros días, por lo cual es muy importante mantenerlo húmedo en ese tiempo. A este proceso se le conoce como curado del concreto.

El concreto tiene dos etapas básicas: cuando está fresco y cuando ya se ha endurecido.

Las propiedades principales del concreto en estado fresco son:

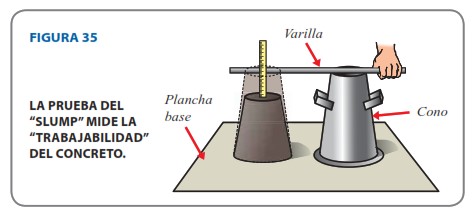

Trabajabilidad: Es el mayor o menor trabajo que hay que aportar al concreto en estado fresco en los procesos de mezclado, transporte, colocación y compactación. La forma más común para medir la “trabajabilidad” es mediante “la prueba del slump”. Los instrumentos que se necesitan son una plancha base, un cono y una varilla de metal. Esta prueba consiste en medir la altura de una masa de concreto luego de ser extraída de un molde en forma de cono. Cuanto mayor sea la altura, el concreto será más trabajable. De la misma manera, cuanto menor sea la altura, el concreto estará muy seco y será poco trabajable (ver figura 35).

El primer paso para hacer esta prueba consiste en sacar una muestra de concreto de una determinada tanda de la mezcladora. Con esta muestra se llena el cono mediante tres capas y se chucea con la varilla, 25 veces cada una. Inmediatamente después se nivela el cono, se levanta verticalmente y se le coloca al lado del concreto. Por último, se mide la altura entre el cono y el concreto, colocando la varilla horizontalmente sobre el cono.

Segregación: Ocurre cuando los agregados gruesos, que son más pesados, como la piedra chancada se separan de los demás materiales del concreto. Es importante controlar el exceso de segregación para evitar mezclas de mala calidad. Esto se produce, por ejemplo, cuando se traslada el concreto en buggy por un camino accidentado y de largo recorrido, debido a eso la piedra se segrega, es decir, se asienta en el fondo del buggy.

Exudación: Se origina cuando una parte del agua sale a la superficie del concreto. Es importante controlar la exudación para evitar que la superficie se debilite por sobre-concentración de agua. Esto sucede, por ejemplo, cuando se excede el tiempo de vibrado haciendo que en la superficie se acumule una cantidad de agua mayor a la que normalmente debería exudar.

Contracción: Produce cambios de volumen en el concreto debido a la pérdida de agua por evaporación, causada por las variaciones de humedad y temperatura del medio ambiente. Es importante controlar la contracción porque puede producir problemas de fisuración. Una medida para reducir este problema es cumplir con el curado del concreto.

Por otro lado, las propiedades del concreto en estado endurecido son:

Elasticidad: Es la capacidad de comportarse elásticamente dentro de ciertos límites. Es decir, que una vez deformado puede regresar a su forma original.

Resistencia: Es la capacidad del concreto para soportar las cargas que se le apliquen. Para que éste desarrolle la resistencia indicada en los planos, debe prepararse con cemento y agregados de calidad. Además, debe tener un transporte, colocado, vibrado y curado adecuado.

Hay muchos tipos de concreto, pero para una casa generalmente se usan los siguientes:

a. Concreto Ciclópeo

Este tipo de concreto se usa en los cimientos y en los sobrecimientos:

Cuando se usa en los cimientos, la proporción recomendable es de 1 volumen de cemento por 10 volúmenes de hormigón. Esta proporción se logra usando: 1 bolsa de cemento, con 3 1/3 buggies de hormigón y la cantidad de agua necesaria para obtener una mezcla que permita un buen trabajo.

Adicionalmente, se debe incorporar piedra de zanja en una proporción equivalente a una tercera parte del volumen a vaciar. Las piedras tendrán un diámetro promedio de 25 cm., deben estar limpias y quedar completamente rodeadas de concreto.

Proporción de concreto para f’c=100kg/cm2

Cuando se usa en los sobrecimientos, la proporción recomendable es de 1 volumen de cemento por 8 volúmenes de hormigón. Esta proporción se logra usando: 1 bolsa de cemento, con 2 1/2 buggies de hormigón y la cantidad de agua necesaria para obtener una mezcla pastosa que permita un buen trabajo.

Adicionalmente se debe incorporar piedra de cajón en una proporción equivalente a una cuarta parte del volumen a vaciar. Las piedras tendrán un diámetro promedio de 10 cm, deben estar limpias y quedar completamente rodeadas de concreto.

Proporción de concreto para f’c=100kg/cm2

b. Concreto Simple

El concreto simple se usa para vaciar el falsopiso y contrapiso.

En el falsopiso, la proporción recomendable es de 1 volumen de cemento por 12 volúmenes de hormigón. Esta proporción se logra usando: 1 bolsa de cemento con 4 buggies de hormigón y la cantidad de agua necesaria para obtener una mezcla pastosa que permita un buen trabajo.

Proporción de concreto para falsopiso

En el contrapiso, la proporción recomendable es 1 volumen de cemento por 5 volúmenes de arena gruesa. Esta proporción se logra usando 1 bolsa de cemento con 1 1/2 buggies de arena gruesa y la cantidad de agua necesaria que permita una mezcla pastosa y trabajable.

Proporción de concreto para contrapiso

c. Concreto Armado

Se llama concreto armado a la unión del concreto reforzado con las varillas de acero.

El concreto armado se usa para vaciar las columnas y techos. La proporción recomendable para lograr una resistencia adecuada para una casa de 2 ó 3 pisos es de 1 volumen de cemento por 3 volúmenes de arena gruesa y 3 volúmenes de piedra chancada. Esta proporción se logra usando: 1 bolsa de cemento con 1 buggy de arena gruesa, 1 buggy de piedra chancada y la cantidad de agua necesaria para obtener una mezcla pastosa que permita un buen trabajo.

La cantidad de agua varía dependiendo del estado de humedad en que se encuentre la arena y la piedra. Si están totalmente secas, para una bolsa de cemento se necesitará 40 litros de agua. Pero si la piedra y la arena están totalmente mojadas, bastará con unos 20 litros.

Proporción de concreto para f’c=175kg/cm2

Con estas proporciones, la resistencia del concreto al cabo de un mes, debe ser 175 kg/cm2 . Esto sólo sucederá si el concreto ha sido debidamente preparado, colocado y mojado durante varios días después de su fraguado.

Consideraciones:
  • Es recomendable utilizar una mezcladora que garantice la completa unión de todos los componentes. El mezclado a mano con lampa no asegura una buena calidad.
  • Igualmente, es importante compactar el concreto fresco, con una vibradora. Si no se tiene este equipo, habrá que hacerlo mediante un vigoroso chuzado*, utilizando una varilla de fi erro y golpeando el encofrado con un martillo.
  • Finalmente, es importante recalcar, que para que el concreto desarrolle una resistencia adecuada, se requiere mojarlo constantemente por lo menos durante los 7 primeros días.
